高速傳輸線菱形鋁箔是對鋁箔屏蔽層的特殊結構設計（如菱形交叉編織、菱形壓紋或菱形重疊繞包）的描述。結合高速信號傳輸需求，其是一種優化高頻屏蔽效能和柔韌性的鋁箔排列方式：
一、結構與原理
菱形交叉編織鋁箔：
o 鋁箔帶材以菱形網格交叉編織（類似銅網編織屏蔽），形成均勻的導電網絡。
o 優勢：提升高頻屏蔽效能（>5GHz），增強抗彎曲疲勞性。

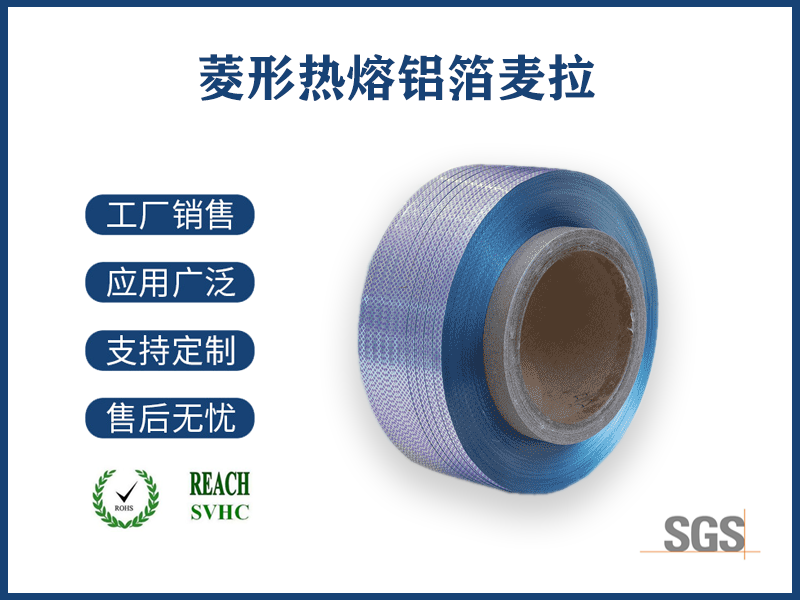

菱形壓紋鋁箔：
o 鋁箔表面壓印菱形凹凸紋路，增加表面積和電磁波反射路徑。
o 優勢：通過多次反射衰減高頻干擾，同時保持輕量化。
菱形重疊繞包：
o 鋁箔麥拉帶以菱形角度（非傳統螺旋）繞包電纜，重疊區形成菱形圖案。
o 優勢：減少繞包縫隙，提升屏蔽連續性（尤其適合高頻差分信號線）。
二、核心功能與優勢
功能 | 優勢 |
高頻屏蔽優化 | 菱形結構增加電磁波反射/吸收路徑，顯著提升10GHz+頻段屏蔽效能（達80-100dB）。 |
降低信號衰減 | 均勻屏蔽層減少阻抗突變，抑制高速信號（如PCIe 5.0、USB4）的插入損耗。 |
動態柔韌性 | 菱形網格或壓紋分散應力，彎折時不易開裂（適合柔性PCB或可折疊設備線纜）。 |
輕量化與散熱 | 菱形鏤空設計（如有）可減重并增強透氣性，適配高密度集成場景。 |
三、應用場景
超高頻通信：
5G毫米波天線饋線、400G光模塊內部跳線、衛星Ka波段傳輸線。高速數字傳輸：
PCIe 6.0連接線、Thunderbolt 4/USB4數據線、DDR5內存屏蔽層。柔性電子：
折疊屏手機FPC屏蔽層、柔性傳感器線路。航空航天：
星載設備高速數據總線（需抗輻射+高頻屏蔽）。
四、與傳統鋁箔屏蔽的對比
特性 | 菱形鋁箔屏蔽 | 傳統平鋪/螺旋鋁箔屏蔽 |
高頻效能 | 10GHz+屏蔽效能提升20%-30% | 效能隨頻率升高快速下降 |
信號完整性 | 阻抗均勻性更優（菱形結構緩沖突變） | 接縫處易引起阻抗不匹配 |
柔韌性 | 彎折壽命提升3-5倍 | 反復彎折易產生裂紋 |
工藝復雜度 | 高（需定制壓紋或編織設備） | 低（標準繞包工藝） |
五、制造與工藝難點
精密成型技術：
o 菱形壓紋需高精度模具，確保紋路深度一致性（±2μm以內）。
o 交叉編織鋁箔需控制編織密度（如80%-95%覆蓋率）。
材料兼容性：
o 壓紋可能降低鋁箔延展性，需采用退火鋁箔或復合高分子涂層。
o 菱形繞包要求PET基材具有高抗拉強度（防止繞包時撕裂）。
接地設計：
o 菱形編織鋁箔需通過導電環扣多點接地，避免高頻“趨膚效應”導致邊緣漏波。
o 壓紋鋁箔推薦搭配全包裹金屬護套，確保360°屏蔽接觸。
六、選型建議
優先選擇菱形鋁箔的場景：
1. 10GHz以上超高頻信號傳輸。
2. 高柔性、高彎折壽命需求（如折疊設備內部線纜）。
3. 對信號完整性要求嚴苛的高速數字鏈路（如56Gbps PAM4信號）。
替代方案：
o 若成本敏感，可采用“平紋鋁箔+導電聚合物涂層”折中方案。
o 超高頻場景可升級為“菱形鋁箔+鍍銀銅網”復合屏蔽。
總結
“高速傳輸線菱形鋁箔”可能代表一種針對高頻與柔韌性優化的屏蔽結構創新，通過菱形幾何設計改善電磁波反射路徑、應力分布及阻抗連續性，從而滿足5G、AI計算、柔性電子等前沿領域?qū)Ω咚傩盘杺鬏數臉O致需求。盡管其工藝復雜度和成本較高，但在10GHz+超高頻、高動態彎折場景中具有不可替代性。設計時需重點解決精密成型、接地可靠性及成本控制三大挑戰。
